Relevé au scan 3D à Lyon pour la réhabilitation de votre immeuble

On ne réhabilite pas un immeuble sur la foi de ses plans d'origine. Après des décennies de transformations (cloisons déplacées, planchers refaits, réseaux détournés, combles aménagés) le bâtiment réel ressemble rarement aux documents d'archives. C'est le problème que résout le relevé au scan 3D à Lyon : capturer la géométrie exacte d'un immeuble existant, avant d'engager les études et de chiffrer les travaux.

Chez LOOK-ing, notre bureau d'études met le laser 3D au service des architectes, des maîtres d'œuvre, des syndics et des bailleurs qui veulent concevoir et chiffrer juste, sans découvrir le bâtiment le jour où le chantier commence.

Pourquoi un relevé au scan 3D avant de réhabiliter un immeuble à Lyon ?

La réhabilitation touche presque tout dans l'immeuble : sa structure, ses façades, ses planchers, ses réseaux, ses finitions. Chaque corps d'état a besoin de cotes fiables pour proposer une solution et un prix. Or deux immeubles construits la même année ne se ressemblent pas. Chacun a connu ses reprises de béton, ses doublages ajoutés, ses faux aplombs, ses gaines détournées au gré des occupants successifs.

Le relevé laser 3D capture tout ce qui est mesurable depuis l'intérieur comme depuis l'extérieur du bâtiment : murs, voiles, poteaux, escaliers, planchers, façades, gaines et conduits apparents. Le résultat tient en un mot : "le nuage de points" une reproduction numérique de l'immeuble, à l'échelle réelle, où chaque cote se mesure à l'écran avec une précision de quelques millimètres.

Cette base change la donne pour tous les intervenants. L'architecte conçoit à partir d'une réalité mesurée. Le bureau d'études structure calcule sur les sections réelles des éléments porteurs. Les entreprises chiffrent leurs lots sans provisionner l'inconnu. Le maître d'ouvrage, lui, reprend la main sur son budget et son planning. Le relevé au scan 3D à Lyon ne se limite donc pas à produire de belles images : il fiabilise la décision à chaque étape du projet.

Le scan 3D : de quel outil parle-t-on exactement ?

Le scan 3D repose sur un scanner laser terrestre, un appareil de mesure qui émet un faisceau laser et calcule la distance de chaque point renvoyé par les parois. Posé sur un trépied, il tourne sur 360° et enregistre, à chaque station, plusieurs millions de points. Chacun porte ses coordonnées X, Y, Z et souvent la couleur exacte de la surface qu'il décrit. C'est la différence essentielle avec la photographie : le scan 3D mesure, il ne se contente pas de représenter. Chaque point du nuage correspond à une distance réelle, vérifiable, exploitable.

Deux familles de matériels sont employées selon les missions. Le scanner statique, monté sur trépied, offre la précision maximale et convient aux immeubles complexes, aux parties communes encombrées, aux géométries irrégulières. Le scanner mobile, dit SLAM, se déploie très vite et répond parfaitement aux volumes simples ou aux étages répétitifs. Le choix se fait au cadrage, en fonction du projet, des délais et des livrables attendus.

Pour une réhabilitation, ce choix a une conséquence directe : le niveau de détail du nuage conditionne la finesse des études qui suivent. C'est pourquoi nous ne proposons jamais la même réponse technique à deux projets différents.

Un relevé scan 3D extrêmement précis, et très rapide

La précision d'un relevé laser se situe autour de deux à quatre millimètres, selon la technologie et le protocole mis en œuvre. Rapporté à la réalité du bâti, cela change tout. Une porte déformée, une cloison qui fuit, un plancher qui descend de trois centimètres : tous ces défauts, presque invisibles à l'œil nu, apparaissent dans le nuage avec leur valeur exacte. Le projet les intègre dès la conception au lieu de les subir sur le chantier.

La rapidité constitue la deuxième force du procédé. Une station se réalise en quelques minutes. Une maison de 100 m² se scanne en deux à trois heures. Un immeuble de plusieurs niveaux se couvre en quelques heures, là où un relevé manuel mobilise une équipe pendant plusieurs jours. Pour un immeuble occupé (le cas le plus fréquent en réhabilitation d'habitat) le gain est double : le temps de présence de nos équipes dans les logements et les parties communes reste minimal, et les occupants ne voient pas leur quotidien chamboulé par des semaines de mesures.

Les avantages du scan 3D pour un immeuble en réhabilitation à Lyon

Les apports concrets se vérifient à chaque phase du projet, de l'étude au chantier. Cinq d'entre eux reviennent systématiquement dans les retours de nos clients.

Des études d'architecture et de structure nettement plus fiables

L'architecte travaille à partir d'un relevé d'existant réel, pas d'un plan idéalisé. Le bureau d'études structure dimensionne les poteaux, les poutres et les voiles avec leurs sections mesurées, désaxements et déformations compris. Les plans de niveaux, les coupes et les élévations de façades issus du nuage sont fiables dès leur première diffusion. En clair : quand la base est bonne, les erreurs de conception diminuent, et les retours sur site avec elles.

La fin des mauvaises surprises sur le chantier

Les conflits entre structure et second œuvre, les gaines mal placées, les passages trop justes pour un nouveau réseau : le nuage de points les révèle avant la pose du premier échafaudage. Les travaux supplémentaires liés à des cotes erronées, les retouches de dernière minute et les arrêts de chantier se comptent en milliers d'euros. Un relevé au scan 3D coûte peu au regard de ce qu'il évite ; la plupart de nos clients le chiffrent comme leur meilleur investissement de préparation de chantier.

Un gain de temps qui profite à tout le projet

La modélisation démarre dès la réception du nuage de points. Plus d'attente de cotes complémentaires, plus d'allers-retours pour vérifier une mesure sur place. Chaque intervenant (architecte, bureaux d'études, entreprises) travaille sur la même réalité, à partir du même socle. La coordination s'en trouve simplifiée, et les réunions de chantier se concentrent enfin sur les vraies décisions.

Le scan 3D, porte d'entrée du BIM

Pour les projets menés en BIM, le nuage de points constitue le socle de la maquette de l'existant, ce qu'on appelle le scan to BIM : la modélisation dans Revit, Archicad ou autre des murs, planchers, toitures et ouvertures réels. L'immeuble réhabilité conserve ensuite une maquette à jour, utilisée pendant la phase travaux puis pour l'exploitation et la maintenance du bâtiment.

Sécurité et traçabilité en prime

Certaines zones d'un immeuble ne méritent pas une visite humaine détaillée : combles fragiles, niveaux de toiture, trémies ouvertes, structures dégradées. Le scanner se positionne à distance, depuis un palier ou un sol sain, et capture la zone sans y pénétrer. Le temps de présence sur site diminue d'autant. Et parce qu'il est daté, le nuage de points constitue un état des lieux numérique opposable : utile pour la maintenance à venir, pour une extension future, et pour la traçabilité en cas de sinistre ou de litige.

Comment se déroule un relevé au scan 3D à Lyon, concrètement ?

Une mission de relevé se déroule en quatre temps, dont la plupart se décident depuis notre bureau.

Le cadrage de la mission

Tout commence par un échange sur votre projet : nature des travaux, niveau de précision attendu, livrables souhaités. Nous définissons le périmètre de scan, la technologie adaptée et le planning d'intervention, puis nous vous remettons une proposition détaillée. Le relevé scan 3D de votre immeuble fait l'objet d'un devis précis, sans zone d'ombre sur son contenu.

L'acquisition sur site

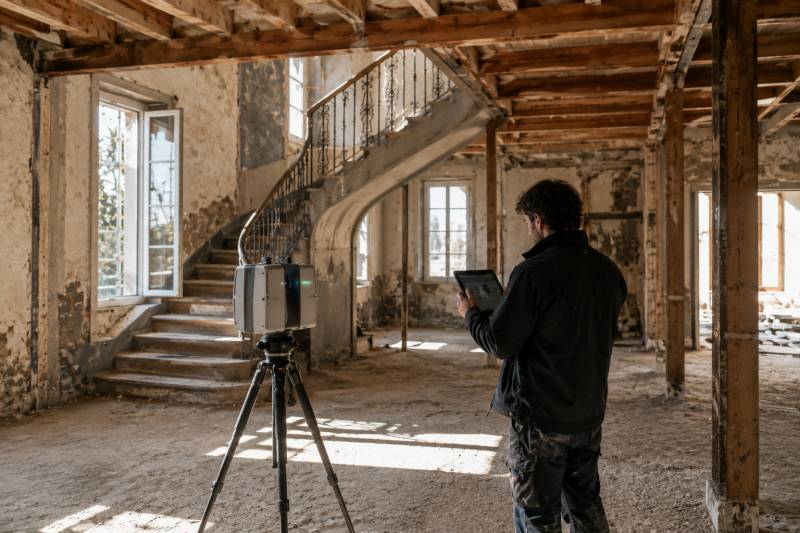

Nos techniciens installent le scanner, station après station, dans les logements, les parties communes et à l'extérieur de l'immeuble. Chaque station ne prend que quelques minutes, le plus souvent en présence des occupants. À l'issue de la journée, l'ensemble des volumes mesurables a été capturé, avec les photos couleur qui vont avec.

Le traitement au bureau

Les nuages partiels sont assemblés (c'est la registration) puis contrôlés point par point. Les éléments parasites disparaissent, les tolérances se vérifient, et le nuage global est exporté dans les formats standards du métier : E57, LAS, RCP, selon vos outils (Revit, Archicad, AutoCAD, MicroStation…).

La remise des livrables

Le nuage de points vous est remis par lien de téléchargement sécurisé, accompagné du rapport de mission. Nous restons disponibles après livraison pour vous accompagner dans la prise en main.

Ce que nous relevons, ce que nous remettons

Il n'y a pas d'ambiguïté chez LOOK-ing sur le contenu d'une mission. Côté collecte, nous relevons tout ce que le laser peut mesurer : les volumes intérieurs (logements, paliers, circulations, caves, combles), les façades, les toitures selon leur accessibilité, les réseaux apparents, la structure visible, les habillages et les finitions. Tout ce qui existe dans l'immeuble au moment du scan se retrouve, mesuré, dans le nuage de points.

Côté livraison, vous recevez un nuage de points exploitable, dans un format ouvert, directement chargeable dans vos logiciels. Ce format est prêt à être transformé en plans de niveaux cotés, en coupes de bâtiment, en élévations de façades, en maquette BIM de l'existant, en visites virtuelles 360° pour la coordination d'équipe, ou en une analyse d'écarts entre le nuage et les plans théoriques. Le relevé scan 3D à Lyon conditionne donc la suite du projet : vous savez exactement ce que vous achetez, et ce que vos études vont pouvoir en tirer.

Le scan 3D, un atout décisif pour les immeubles d'habitation

La réhabilitation d'un immeuble d'habitation ne ressemble à aucune autre opération. Il faut composer avec des logements occupés, des copropriétés à convaincre, des parties communes étroites, des escaliers sinueux, des gaines techniques dissimulées. Chaque semaine d'étude épargnée compte dans le montage de l'opération.

Pour la restructuration d'appartements (réunion de deux logements, redistribution des pièces, création de salles d'eau) le nuage de points règle d'avance les questions de niveaux, de trémies et de passage des réseaux. Pour un ravalement ou une isolation des façades, il fournit les élévations exactes et les points singuliers à traiter. Pour une rénovation énergétique, il donne la géométrie réelle des parois, là où se cachent les ponts thermiques. Pour une surélévation, il apporte aux bureaux d'études la structure réelle sur laquelle s'appuiera le nouveau niveau.

Les syndics et les conseils syndicaux y trouvent aussi leur compte : le nuage de points est un état des lieux partagé, que chaque copropriétaire peut consulter, et qui écarte les discussions stériles sur les cotes. Lyon, avec la densité de son patrimoine (immeubles haussmanniens, constructions des années trente, grands ensembles des années soixante) concentre des milliers de situations où le relevé au scan 3D à Lyon apporte la réponse que les plans ne donnent pas.

Pourquoi confier votre relevé au scan 3D à LOOK-ing ?

LOOK-ing est un bureau d'études spécialisé dans le relevé de mesures 3D et la numérisation de bâtiments. Notre métier s'arrête là où commencent les approximations. Chaque mission s'appuie sur du matériel professionnel (scanner laser statique et mobile) sur un protocole d'acquisition rigoureux et sur une vérification systématique des nuages avant remise.

Nous parlons le langage du bâtiment. Travailler avec LOOK-ing, c'est échanger sur des poteaux, des gaines, des planchers, des plannings . Nous connaissons les attentes de vos interlocuteurs, de l'architecte au bureau de contrôle, et nous adaptons le contenu du relevé au dossier qu'ils doivent produire.

Nos clients sont des architectes, des bureaux d'études, des maîtres d'œuvre, des syndics, des bailleurs et des maîtres d'ouvrage qui interviennent sur le parc immobilier lyonnais. Ils nous confient leur relevé au scan 3D à Lyon parce qu'ils ont compris une chose simple : la qualité d'une étude et la santé d'un chantier se jouent dès la collecte des données.

Demandez votre devis de relevé au scan 3D à Lyon

La réhabilitation d'un immeuble mérite une base de données à la hauteur de ses enjeux. Envoyez-nous les grandes lignes de votre projet (adresse de l'immeuble, type de bâti, nature des travaux, livrables envisagés) et notre équipe vous répond par un cadrage précis et une proposition claire, avec le détail des relevés prévus.

Vous saurez ce que nous relevons, comment nous le relevons, ce que nous remettons, et pour quel budget. Contactez-nous pour parler de votre immeuble : la première visite de reconnaissance est l'occasion de vérifier ensemble, sur place, ce que le scan 3D peut apporter à votre projet de réhabilitation. Profitez du déplacement de nos équipes à Lyon et dans sa métropole pour obtenir votre devis de relevé au scan 3D à Lyon sans délai.
